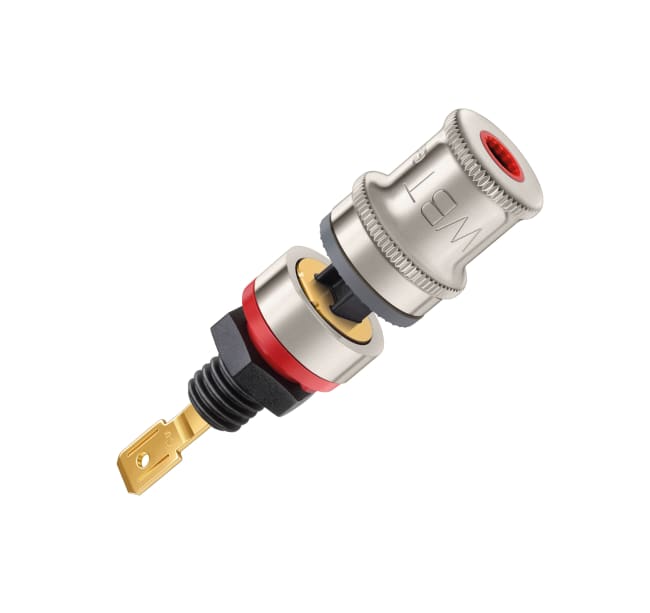

WBT-0705 Cu mC, nextgen, høyttalerterminal, à 4 stk

WBT‑0710 Cu – optimalisert for ren og stabil signaloverføring

Takket være separasjonen mellom signaloverføring og mekanisk stabilitet er det nå mulig å bruke optimale materialer for første gang. Signalene overføres via høyrent kobber, et av de beste elektriske ledermaterialene. Kobber har imidlertid betydelige mekaniske begrensninger, og kan derfor kun brukes gjennom en genial kombinasjon med høyytelsesplast. Kobberoverflaten er naturlig gullbelagt for å forhindre korrosjon.

I tillegg er kjernen i den nye høyttalerterminalen WBT‑0710 Cu mC utformet som én sammenhengende del, noe som eliminerer all unødvendig overgangsmotstand. Signallederen er innstøpt i en matrise av glassfiber- og mineralforsterket plast og utstyrt med en antimagnetisk avstivning i rustfritt stål for perfekt strekkavlastning. En ekstra elastomerdempende ring holder vibrasjoner borte fra kontaktpunktet og undertrykker effektivt alle typer kontaktmikrofoni.

Designprinsippet innebærer at denne konstruksjonen har en elektrisk isolerende effekt. Dekorative messingelementer gir WBT‑0710 nextgen™ et attraktivt utseende og en behagelig følelse, uten å påvirke den elektriske sikkerheten. Resultatet er at komponenten oppfyller alle relevante standarder og sikkerhetsforskrifter.

Ekstern tilkobling
Den geniale vinklingen av signallederen gjør det mulig å koble til spader, bananplugger og krympede kabelender på en sikker måte.

Intern tilkobling

• Loddeører som kan brettes ved behov.
• WBT anbefaler det overflatevennlige sølvloddet WBT‑0800 (se også loddeanvisning).

Montering
Monteringsisolatorer følger med og sikrer både isolert og vridningssikker montering samt korrekt polaritetsmerking. Motmuttere, doble trinnskiver med tapp og puzzle‑plater følger også med. Puzzle‑platene kan klikkes inn i hverandre. Dette sikrer presis terminalavstand på 19 eller 30 mm, men fremfor alt full torsjonsbeskyttelse.

På enheter med høy egenmekanisk vibrasjon, som høyttalere, bør mutterne sikres ytterligere – for eksempel med WBT serrated lock washer WBT‑9150.

Tilleggsinformasjon – hint for OEM‑produsenter

På grunn av gjeldende sikkerhetsforskrifter bør 4 mm bananhullene på WBT‑terminaler lukkes med safety stick WBT‑0799.

Egenskaper

• Signalleder i høyrent kobber
• CE- og IEC‑kompatibel
• Kapsling i glassfiber- og mineralforsterket plast
• Overflatebeskyttelse med 24 karat direkte gullbelegging (nikkelfri)
• Maks. kontinuerlig strøm: 30 A
• Tillatt toppstrøm: 200 A
• Vridningssikker montering
• Puzzle‑plate system for presis terminalavstand og torsjonsbeskyttelse
